Семь фактов о ПД-14

10 марта 2016 года / Ростех / Aviation EXplorer


В конце прошлого года начались испытания новейшего российского авиационного двигателя ПД-14 на летающей лаборатории Ил-76ЛЛ, которые специалисты назвали «событием исключительной важности». В чем же уникальность этого двигателя и почему его назвали самым значимым российским проектом в области гражданской авиации за последние 30 лет? Внести ясность помогут семь фактов о ПД-14.

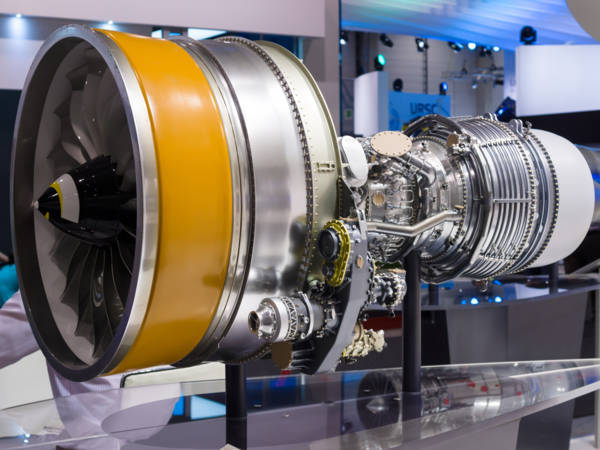

ПД-14 – двигатель пятого поколения, он соединяет в себе лучшие отечественные традиции с новыми авиационными стандартами XXI века. Турбореактивный двигатель – сложнейшее инженерное устройство, требующее очень непростых конструкторских решений. Например, одна лопатка турбины, а их в ступенях насчитывается около 70, вращается с частотой 12 тыс. оборотов в минуту, и на нее действует центробежная сила, равная 18 т. Для сравнения: это нагрузка на подвеску двухэтажного лондонского автобуса.

1. Первый авиадвигатель, созданный в России после распада СССР

Проект ПД-14 – новая страница в истории турбовентиляторных двухконтурных двигателей и первая отечественная разработка в области гражданского двигателестроения за последние 29 лет: первый полет Ил-76ЛЛ по программе испытаний ПС-90А состоялся 26 декабря 1986 года.

ПД-14 создан на базе специально разработанного уникального газогенератора, который включает три элемента: высокоэффективный компрессор, турбину высокого давления и малоэмиссионную камеру сгорания. Унифицированный газогенератор ПД-14 позволяет создавать двигатели тягой от 8 до 18 т.


2. Базовый проект для семейства двигателей

Семейство двигателей на базе ПД-14 позволит оснастить современными силовыми установками практически все российские самолеты: от ПД-7 для ближнемагистрального «Сухого Суперджет 100» до ПД-18, который можно установить на дальнемагистральный Ил-96. На базе газогенератора ПД-14 планируется разработать вертолетный двигатель ПД-10В для замены Д-136 на самом большом в мире вертолете Ми-26. Этот же двигатель можно использовать и на российско-китайском тяжелом вертолете, разработка которого уже началась. На базе газогенератора ПД-14 могут быть созданы газоперекачивающие установки или даже газотурбинные электростанции мощностью от 8 до 16 МВт.

3. Для ПД-14 разработано 16 новых технологий

Для ПД-14, при ведущей роли Центрального института авиационного моторостроения (ЦИАМ), головного НИИ отрасли, и ОКБ «Авиадвигатель», было разработано 16 критических технологий: монокристаллические лопатки турбины высокого давления с перспективной системой охлаждения, работоспособные при температуре газа до 2000 °К; пустотелая широкохордная лопатка вентилятора из титанового сплава, благодаря которой удалось повысить КПД вентиляторной ступени на 5% в сравнении с ПС-90; малоэмиссионная камера сгорания из интерметаллидного сплава; звукопоглощающие конструкции из композиционных материалов; керамические покрытия на деталях горячей части; полые лопатки турбины низкого давления и др.


4. Для проекта создано 20 новых материалов

При участии Всероссийского института авиационных материалов (ВИАМ) для ПД-14 было разработано порядка 20 новых материалов. Использование композитных материалов в конструкции двигателя и мотогондолы, полые широкохордные титановые лопатки вентилятора существенно снизили вес двигателя. ПД-14 выигрывает благодаря бесспорным преимуществам: уменьшению удельного расхода топлива на 10–15%, сокращению стоимости жизненного цикла на 15-20%; эксплуатация двигателя обойдется на 14–17% дешевле действующих аналогов.


Но создать материал — полдела: для его использования в гражданском авиадвигателе необходима сертификация по международным нормам. Иначе двигатель, как бы он ни был хорош, не допустят к полетам за пределами России. Правила тут очень строги, поскольку речь идет о безопасности людей. То же самое относится и к процессу изготовления двигателя: предприятиям отрасли требуется сертификация по нормам Европейского агентства авиационной безопасности (ЕASA). Все это заставит повысить культуру производства. Сама разработка ПД-14 проходила по новой, цифровой технологии, благодаря чему уже 7-й экземпляр двигателя был собран в Перми по технологии серийного производства, в то время как раньше опытная партия изготовлялась в количестве до 35 экземпляров. В целом же проект ПД-14 сохранит для России более 10 тыс. высококвалифицированных рабочих мест.

5. Экологичный и бесшумный авиадвигатель

Оптимизация параметров термодинамического цикла, малоэмиссионная камера сгорания, низкий удельный расход топлива позволили минимизировать вредные выбросы в ПД-14. Достигнутые показатели эмиссии ниже установленных норм на 30–45%.

ПД-14 – это бесшумный двигатель. 3D-аэродинамическое моделирование узлов, повышение степени двухконтурности для перехода в низкочастотную зону и применение эффективных систем шумоглушения последнего поколения позволили значительно снизить уровень шума. Показатели шума с существенным запасом превосходят нормы Международной организации гражданской авиации.

6. Первый российский авиадвигатель 5-го поколения

Прогресс в авиадвигателестроении характеризуется несколькими параметрами, но главным считается температура газа перед турбиной. Переход к каждому новому поколению турбореактивных двигателей, а всего их насчитывают пять, характеризовался ростом этой температуры на 100–200 градусов.


Так, у 1-го поколения двигателей конца 1940-х годов температура не превышала 877 °C, у 2-го поколения (1950-е гг.) этот показатель вырос до 977 °С, в 3-м поколении (1960-е гг.) этот параметр поднялся до 1176 °С, у двигателей 4-го поколения (1970–1980 гг.) температура газа дошла до 1376 °С. Лопатки турбин двигателей 5-го поколения, первые образцы которых появились на Западе в середине 1990-х, работают при температуре 1626 °С. В настоящее время в мире только 15% двигателей, находящихся в эксплуатации, относятся к 5-му поколению.

7. Технологии ПД-14 – государственная тайна

Кроме отечественных компаний, только фирмы США, Великобритании и Франции владеют технологиями полного цикла создания современных турбореактивных двигателей. То есть государств, производящих современные авиационные турбореактивные двигатели, меньше, чем стран, обладающих ядерным оружием или запускающих в космос спутники. К примеру, многолетние усилия Китая до сих пор так и не привели к успеху в этой области. Китайцы быстро скопировали российский истребитель Су-27, однако скопировать его двигатель АЛ-31Ф им так и не удалось. Китай до сих пор вынужден закупать этот уже давно не самый современный двигатель в России. Поэтому технологии разработки авиационных двигателей оберегаются как важнейшая государственная тайна.

Ростех


комментарии (9):

Усилитель вкуса      10/03/2016 [14:08:35]#1
Интересно, что центробежная сила действующая на лопатку 18 тонн и максимальная тяга до 18 тонн. Есть ли зависимость между этими величинами или это просто совпадение? Или опечатка?

ДедБезКрыла      10/03/2016 [14:40:02]#2
2 Усилитель вкуса
Связи нет, просто совпадение.

crj-2      10/03/2016 [19:25:57]#3
Да и сравнение с автобусом из Лондона, -как то)))))

РКИИГА10011986      10/03/2016 [20:43:52]#4
"Например, одна лопатка турбины, а их в ступенях насчитывается около 70, вращается с частотой 12 тыс. оборотов в минуту"
- это предложение из статьи для авиационного сайта или для журнала "Работница"?
Лопатка не вращается- вращается ротор, А то что их там, предположим, 70 не увеличивает скорость вращения, а к такому выводу хочется прийти, прочитав это словосочетание))
А двигателю, не смотря на свое брюзжание, желаю всего хорошего.

Михаил_К      11/03/2016 [10:00:26]#5
С ужасом думаю, в каком сортире замочат этот двигатель РосТех с таким уровнем пиара. Безграмотность статьи просто поражает!

GRV Эксперт «Aviation EXplorer»      11/03/2016 [15:01:28]#6
Вот уж действительно разбрюзжались вокруг одного предложения. И сразу далеко идущие выводы: "безграмотность статьи". То подозрительные 18 тонн, то какие-то домыслы про увеличение скорости в зависимости от количества лопаток, чего в статье нет. Вы уже не знаете к чему прицепиться :))

И если Земля вращается вокруг Солнца за 365, 25 суток, то почему лопатка не вращается вокруг оси ротора? :)))

Михаил_К      11/03/2016 [15:34:32]#7
Роман Владимирович! Чуть ли не в первом абзаце присутствует ляп из серии "мерно постукивая лопатками, турбина стала набирать обороты..." (реальный ляп в Ленинградской правде), а статью явно должны были проверить!
Слишком много случайных людей рядом с этим двигателем, а профессионалов задвигают в задние ряды. С таким подходом у двигателя не будет будущего!

q1      14/03/2016 [05:09:29]#8
Михаил_К
-----------
Тьфу, тьфу, тьфу, не накаркайте. У нас и так позитивных новостей не так много.

ispit      15/05/2016 [17:36:50]#9
Про 1626 град Цельсия - это правда ?
