Лёгкий разведчик А.С. Москалёва (САМ-12 МВ-12 – проект 1939 г.)

26 января 2018 года / Сергей Комиссаров / Aviation EXplorer


Авиаконструктор Александр Сергеевич Москалёв относится к числу достаточно известных и успешных отечественных авиаконструкторов. В 30-х годах прошлого века он плодотворно работал в области легкомоторной авиации и создал ряд конструкций, которые обратили на себя внимание своими высокими лётными характеристиками. К их числу относятся пятиместные пассажирские самолёты САМ-5 (в нескольких вариантах) и САМ-10, лёгкая амфибия САМ-11 и другие.

Комиссаров Сергей Дмитриевич
заместитель главного редактора журнала «Крылья Родины»


Авиаконструктор А.С. Москалёв
В конце 30-х годов Москалёва, как и многих других руководителей небольших КБ, привлекли к выполнению заданий, связанных с обороной. Им было разработано несколько проектов самолётов военного назначения, из которых два были доведены до стадии постройки опытных образцов. Оригинальный истребитель двухбалочной схемы САМ-13 испытывался, но в связи с началом войны работы были прекращены; двухмоторный морской разведчик САМ-16 был начат постройкой, но не завершен в связи с эвакуацией завода.

Наряду с названными машинами, у Москалёва был ещё целый ряд интересных проектов, которые остались нереализованными и не получили широкой известности Одним из них является проект лёгкого разведчика САМ-12 МВ-12, появившийся в 1939 году. Архивные документы позволяют рассказать об истории этого проекта.

Само название самолёта говорит о том, что он разрабатывался под двигатель МВ-12. Такое обозначение получил у нас лицензионный вариант французского двигателя марки Renault 12R – одного из трёх типов двигателей фирмы Рено, на которые Советский Союз получил лицензию в 1936 году. Двумя другими были двигатель Renault 4P (советское обозначение МВ-4) и Renault 6Q (у нас – МВ-6), мощностью соответственно 140/152 л.с. и 250/270 л.с. (у нас для МВ-6 иногда указывают мощность 220 л.с.). Всё это были рядные перевёрнутые двигатели воздушного охлаждения с (цифры в обозначении указывают число цилиндров).

МВ-4 и МВ-6  были практически освоены в производстве на заводе №16 в Воронеже и строились в  небольших количествах. МВ-4 применения в советской авиации практически не нашёл, хотя и испытывался на самолётах УТ-2 и САМ-14, а МВ-6 устанавливался на серийный УТ-3 и на несколько типов опытных самолётов, среди которых были и самолёты С.А.Москалёва. Что же касается двигателя МВ-12 мощностью 390/450 л.с., то он у нас предполагался для лёгких истребителей, однако фактически в серийном производстве в СССР освоен не был. Так что самолёт САМ-12 проектировался под двигатель, который практически существовал только на бумаге.

В доступных документах нет сведений о том, был ли разведчик САМ-12 МВ-12 инициативным проектом А.С.Москалёва или изначально разрабатывался по заданию военных. Так или иначе, в середине 1939 г. идея создания такого самолёта была принята руководством ВВС. 29 июля 1939 г. вышло постановление Комитета Обороны № 259сс «О создании нового опытного лёгкого разведчика», согласно которому А.С.Москалёва как руководителя ОКБ-31 обязали представить свой САМ-12 с МВ-12 на гос. испытания в декабре 1939 г. (первый экз.) и в феврале 1940 г. – второй экз.

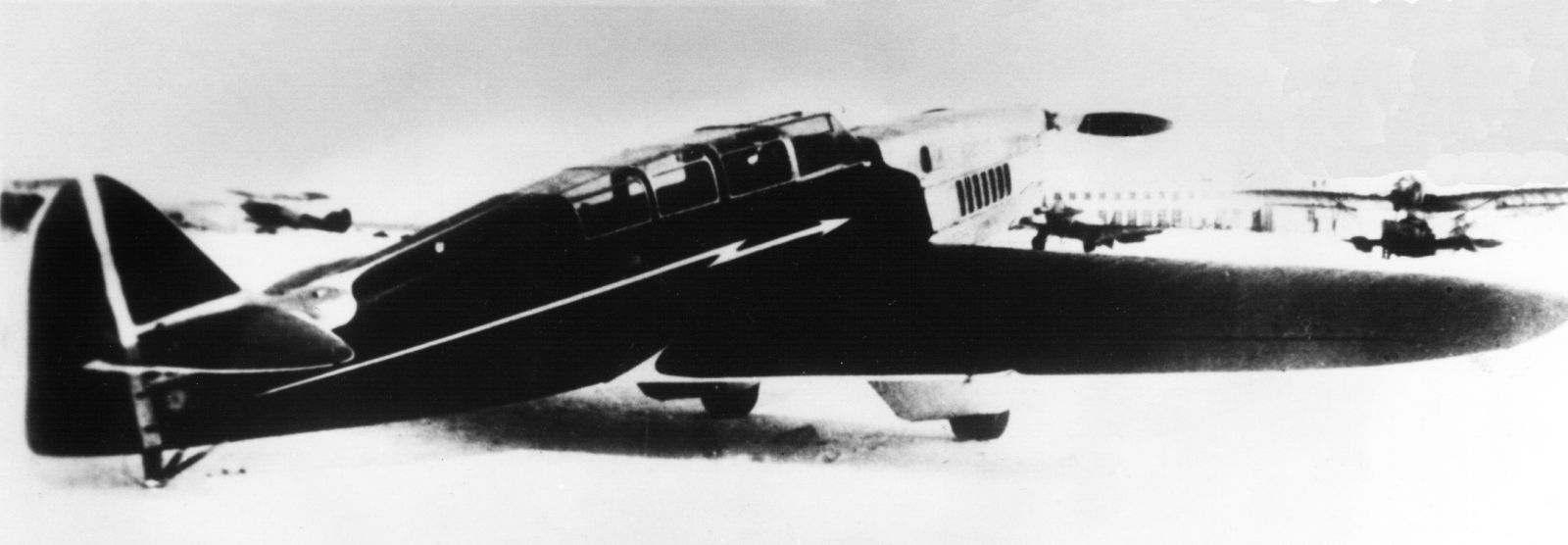

Пассажирский САМ-10, на базе которого проектировался разведчик САМ-12 МВ-12

26 августа 1939 года руководство ВВС (Начальник ВВС командарм 2 ранга Локтионов и Член военсовета ВВС дивизионный комиссар Агальцов) утвердило Тактико-технические требования к двухместному лёгкому разведчику с мотором МВ-12 конструктора Москалёва, предназначенному для строевых частей и школ ВВС. Самолёт был включен в план опытного строительства 1939-1940 гг. Согласно ТТТ, назначением самолёта было выполнение разведки фотографической и визуально-фотографической днём и ночью, а также выполнение задач по корректировке артиллерийской стрельбы. Самолёт с экипажем из двух человек (лётчик и штурман) должен был иметь такие данные: максимальная  скорость на высоте 4000 м – 500 км/час, посадочная скорость – 90 км/час, скороподъёмность на Н=3000 м- 4-5 мин, практический потолок - 10000 м, техническая дальность на 0,9 Vmax - 1500 км, длина разбега не более 250-300 м, длина пробега при пользовании тормозами - не более 200-250 м.

Стрелковое вооружение самолёта, согласно ТТТ, должно было включать два синхронных пулемета ШКАС калибра 7,62 мм с запасом патронов по 500 штук на каждый пулемет и один пулемет калибра 7,62 мм, установленный на шкворневой установке в кабине штурмана, с запасом патронов 1000 шт. Предусматривалась и бомбардировочное вооружение - нормальная бомбовая нагрузка составляла 200 кг бомб, размещенных в кассетах внутри фюзеляжа или крыльев. С учётом внешней подвески задавалась общая ёмкость бомбодержателей 400 кг.

Бомбардировочное вооружение должно было позволять подвеску следующих калибров бомб:

1-й вариант

ФОТАБ-35 – 6 шт. внутри в кассетах

ФОТАБ-35 – 4 шт. на наружной подвеске

2-й вариант

САБ-15 – 6 шт. внутри в кассетах

САБ-15 – 4 шт. на наружной подвеске

3-й вариант

ФАБ-50 – 4 шт. внутри в кассетах

АО-25 – 6 шт. внутри в кассетах

В августе 1939 г. А.С.Москалёв представил в НКАП эскизный проект самолёта САМ-12 МВ-12. Он по сути явился развитием ранее построенного самолёта САМ-10, о котором следует сказать несколько слов. САМ-10 представлял собой пятиместный самолёт низкопланной схемы с закрытой кабиной, оснащённый рядным двигателем воздушного охлаждения ММ-1 в 220 л.с. Самолёт отличался очень чистыми аэродинамическими формами. На испытаниях самолёт показал скорость 336 км/ч (мог бы и больше, но шасси из-за недоведённости механизма уборки сделали неубирающимся). В модификацииСАМ-10бис был поставлен мотор МВ-6.

САМ-12 представлял собой 2-местный разведчик деревянной конструкции с мотором МВ12 воздушного охлаждения, мощностью 450 л.с., выполненный по схеме низкоплана, с убирающимся шасси. Свободнонесущее крыло трапециевидной формы в плане, деревянной конструкции, имело два лонжерона коробчатого сечения (материал – сосна) и обшивалось бакелитовой переклейкой и полотном. В крыле размещались бензобаки, в него же убирались основные стойки шасси. Механизация состояла из дюралевых посадочных щитков типа «Кальман»  с пневматическим управлением.

Фюзеляж деревянной ферменно-шпангоутной конструкции обшивался бакелитовой переклейкой  и полотном. В фюзеляже размещался дополнительный бензобак: дополнительный бензобак, бомбовый отсек, фото- и радиоаппаратура и другое оборудование. Двигатель устанавливался на мотораме из хромомолибденовых труб нормальной схемы с амортизацией на моторе. Внутри капота мотора размещался  поверхностный маслорадиатор. Хвостовое оперение – свободнонесущее, деревянное с коробчатыми лонжеронами и фанерной обшивкой. Рули типа «Моноспар» с осевой компенсацией и триммерами. Основные стойки шасси с масляной амортизацией и тормозными колёсами («баллонетками») размером 470х210 мм убирались пневматически в крыло. Хвостовое колесо с резиновой амортизацией убиралось в фюзеляж.

При размахе крыла 9,74 м и длине 8,0 м самолёт имел площадь крыла 17,0 м2, пустой вес 1040 кг, взлётный вес 1756 кг. Лётные данные включали максимальную скорость 505 км/ч на высоте 5000 м, крейсерскую скорость на той же высоте 445 км. в час, посадочную скорость с закрылками 96 км. в час, практический потолок 10500 м, дальность на пределе высотности 2100 км.

Вооружение по эскизному проекту включало два синхронных пулемёта ШКАС для стрельбы вперёд и один пулемёт у наблюдателя на шкворневой установке. В фюзеляже размещалась кассета на 400 кг бомб. В отсеке позади наблюдателя размещался фотоаппарат АФА-1. Самолёт оснащался кислородными приборами индивидуального пользования на 6 часов и посадочными фарами и ракетами, позволяющими производить посадку в ночных условиях.

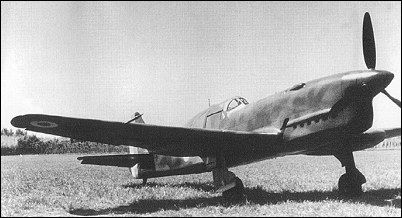

Французский истребитель Кодрон С.714 был сходен с
САМ-12 МВ-12 во многих отношениях

В пояснительной записке к эскизному проекту Москалёв отмечал, что самолёт САМ-12 МВ-12 спроектирован на базе самолёта САМ-10 с двигателем МВ-6 мощностью 220 л.с., имеющего вес 1470 кг, площадь крыла 22 м2 и значительно больший, чем у САМ-12, мидель фюзеляжа. При испытании самолет САМ-10 показал максимальную скорость 336 км в час на высоте 2000 м и потолок 8000 м. (Отметим в скобках, что эти данные тогда рассматривались как весьма высокие для самолёта со столь маломощной силовой установкой).  Сопоставление этих данных давало, по мнению Москалёва, уверенность в реальности получения на самолете САМ-12 запроектированных лётных характеристик. Он также высказывал мнение, что «по материалу и простоте технологии самолёт должен быть весьма недорог в производстве». В заключение Москалёв отмечал, что на заводе № 16 предполагается довести мощность мотора МВ-12 до 570 л.с. при сохранении его габаритов и веса; в этом случае, заключал он, максимальная скорость самолёта САМ-12 будет увеличена до 550 км в час. (РГАЭ Ф. 8164 оп. 1 д. 34 листы 1 с оборотом, 2.)

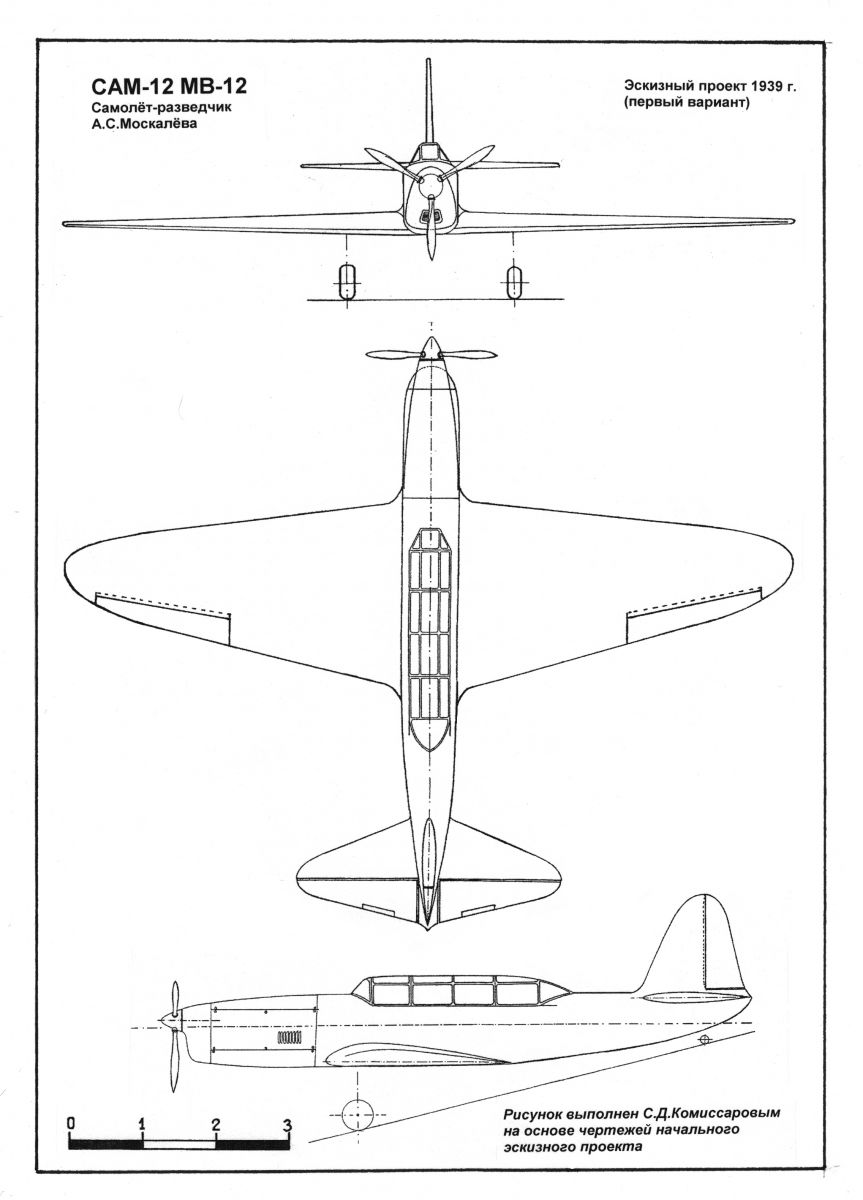

Как явствует из приложенных к эскизному проекту чертежей общего вида самолёта, САМ-12 МВ-12 по своей компоновке в целом и, в частности, по компоновке кабин напоминал штурмовик Vultee V-11GB (освоенный у нас по лицензии как БШ-1). Кабины пилота и наблюдателя были разнесены по длине фюзеляжа и разделялись двумя секциями неподвижного остекления. Задняя секция остекления (крышка над местом наблюдателя) целиком сдвигалась назад. Не совсем ясно, как при этом мыслилось размещение в этой кабине пулемёта на шкворневой установке и его использование. К сожалению, в этих явно неполных чертежах не показано размещение стрелкового вооружения и внутреннего бомбоотсека, а также фотоаппаратуры. Отсутствует и деталировка основных стоек убираемого шасси.

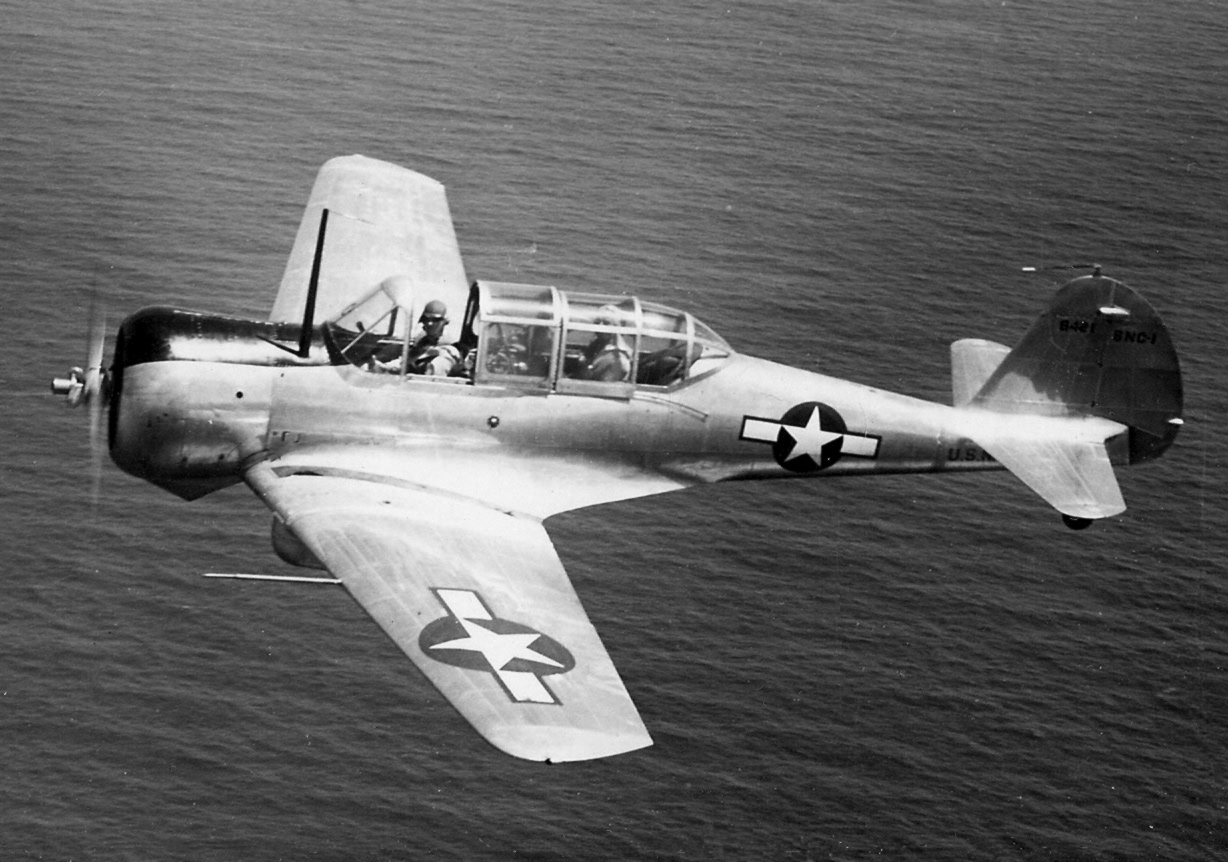

Учебно-тренировочный разведчик Curtiss-Wright SNC-1ВМС США

Эскизный проект САМ-12 МВ-12 был изучен в НИИ ВВС. 25 сентября 1939 года Начальник ВВС командарм 2 ранга Локтионов и Член военсовета ВВС дивизионный комиссар Агальцов утвердили подготовленное институтом Заключение по этому проекту. В описательной части Заключения отмечалось, в частности, что «конструктором предусмотрен вариант установки в крыле 2-х пулемётов Березина». Итоговый вывод гласил:

Эскизный проект двухместного разведчика САМ-12 с мотором МВ-12 Москалёва признать неудовлетворительным.

Эскизный проект в изменённом варианте представить в НИИ ВВС к 15 октября 1939 года.

В одном из источников отмечается, что «этот проект был признан неудовлетворительным вследствие неудачной компоновки самолёта и недоработанности проекта».

Москалёв учёл сделанные замечания и представил заказчику дополнительные материалы к эскизному проекту для вторичного рассмотрения.

В Объяснительной записке к эскизному проекту, переделанному в соответствии с заключением НИИ ВВС по первому варианту, указаны следующие изменения.

Фюзеляж самолёта удлинён (с 8,0 до 8,4 м) с целью обеспечить размещение всего оборудования и боеприпасов. Высота фюзеляжа увеличена на 250 мм, а ширина – на 50 мм, благодаря чему в бомбовом отсеке стало возможным размещение бомб в предложенном в техтребованиях варианте. Загрузка происходит с помощью лебёдки, устанавливаемой над люком  на фюзеляже внутри общего фонаря.

Кабина наблюдателя, отмечал далее Москалёв, увеличена. «Наблюдатель получил возможность нормального управления самолётом с помощью дублированного управления. Задняя пулемётная установка шкворневая (проект завода № 81) для самолёта ДН-6 (очевидно, должно быть ДИ-6СК) несколько модифицированная в сторону увеличения углов обстрела. Углы, потребные по техническим требованиям для обстрела этой установкой, как видно из компоновочного чертежа (в архивном деле отсутствуетСК) удовлетворительные, за исключением угла вниз 25о вместо 35о.

Наблюдатель имеет возможность легко менять положение из положения спиной к полёту (управление пулемётом) в положение по полёту. В этом случае сектор обзора наблюдателя удовлетворяет тех. требованиям.

Дополнительно предположено ввести застекление на бортах кабины и в полу кабины».

Нормальный полётный вес несколько увеличился (до 1850 кг за счёт увеличения горючего для получения необходимой дальности, а также уточнения весов оборудования).

Площадь крыла была указана как 16,985 м2 полная и 14,785 м2 без учёта подфюзеляжной части.

В числе изменений была замена резиновой амортизации хвостового костыля на масляную.

Москалёв отмечал в заключение: «Ввиду улучшения поляр самолёта из продувки на больших углах, по сравнению с первоначально принятой полярой, мы получили незначительное изменение остальных лётных данных самолёта, несмотря на внесённые изменения в весе и миделе фюзеляжа». В обновлённой таблице ЛТХ значились, в частности, максимальная скорость 500 км/ч, крейсерская скорость 450 км/ч, посадочная скорость 98 км/ч, практический потолок 11000 м, дальность на крейсерской скорости 1520 км.

Этот материал был завизирован Москалёвым 5 ноября 1939 г. (РГАЭ Ф. 8328 оп. 1 д. 1301 лл. 1-74)

К сожалению, в архивном деле отсутствуют чертежи доработанного варианта, что не позволяет оценить, в частности, новую конструкцию задней стрелковой точки.

Исправленный эскизный проект был изучен в НИИ ВВС и вновь получил отрицательное заключение, которое было утверждено Начальником ГУАС комдивом Алексеевым и Военкомом ГУАС бригадным комиссаром Князевым 19 января 1940 года. Заключение гласило: Эскизный проект двухместного разведчика САМ-12 с мотором МВ-12 конструктора Москалева, предъявленный на вторичное рассмотрение, признать недоработанным и утвержден быть не может (так в тексте).

В одном из документов НКАП («Проект изменений плана опытных работ на 1940 г») в графе по САМ-12 МВ-12 отмечалось: «Эскизный проект вторично не утверждён НИИ ГУАС. Данные завышены» и делалось предложение: «Не изготовлять». Последовало соответствующее постановление правительства, и разработка САМ-12 была прекращена.

Стоит отметить, что в 1938 г. фирмой Кодрон (Франция) был испытан и строился в небольших количествах одноместный  лёгкий истребитель С.714 с мотором Renault 12R03. При мощности двигателя 500 л.с.и взлётном весе 1750 кг (у САМ-12 – 1756 кг) французский истребитель имел максимальную скорость 485 км/ч.


Учебно-тренировочный разведчик УТ-24 А.С.Яковлева (проект)

Примерно в одно время с проектированием САМ-12 МВ-12 сходная работа велась и в другом ОКБ – а именно, в ОКБ А. С.Яковлева. В 1938-1939 гг. там прорабатывался проект учебно-тренировочного самолёта-разведчика, получившего обозначение № 23, или УТ-23, а в доработанном виде – УТ-24. Самолёт, создаваемый на базе известного УТ-2, проектировался под мотор МВ-6 в 220 л.с. и должен был иметь вооружение, аналогичное вооружению САМ-12 МВ-12, а именно: два синхронных пулемёта с общим боезапасом 450 патронов для стрельбы вперёд из передней кабины и один пулемёт на турели МВ-3 в задней кабине. С учётом более маломощного двигателя, лётные характеристики были скромнее, чем у самолёта Москалёва. Максимальная скорость УТ-23 должна была находиться в пределах 250-280 км/ч, а посадочная – 75-80 км/ч. Самолёт так и не был построен – постановлением правительства УТ-23 исключили из плана опытных работ 1940 г. (ОКБ А.С.Яковлева было перегружено работой по истребителю И-26).

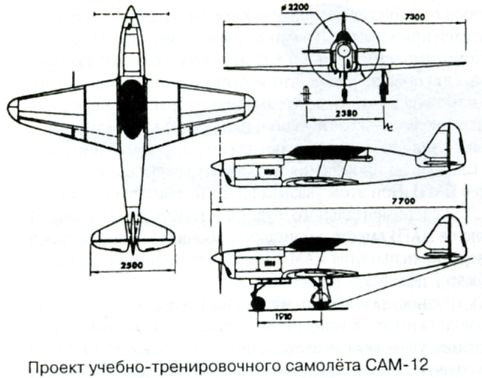

Моноплан САМ-12 с мотором МВ-6 как УТС в двух-
местном и одноместном вариантах (проект)

Из зарубежных аналогов проекта САМ-12 можно отметить очень близкий по всем параметрам лёгкий разведчик американской фирмы Curtiss-Wright CW-22, созданный в 1940 г. на базе предшествующей модели CW-21. Как и машина Москалёва, это был двухместный низкоплан с расположением лётчиков в тандем. Вооружение включало один синхронный курсовой пулемёт и один пулемёт на турели в задней кабине. Двигатель в 420 л.с. позволял иметь максимальную скорость 346 км/ч (значительно меньше, чем по проекту у САМ-12 МВ-12). CW-22 строился в небольших количествах на экспорт и для ВМС США, где использовался как учебно-тренировочный под обозначением SNC-1 (CW-22N).

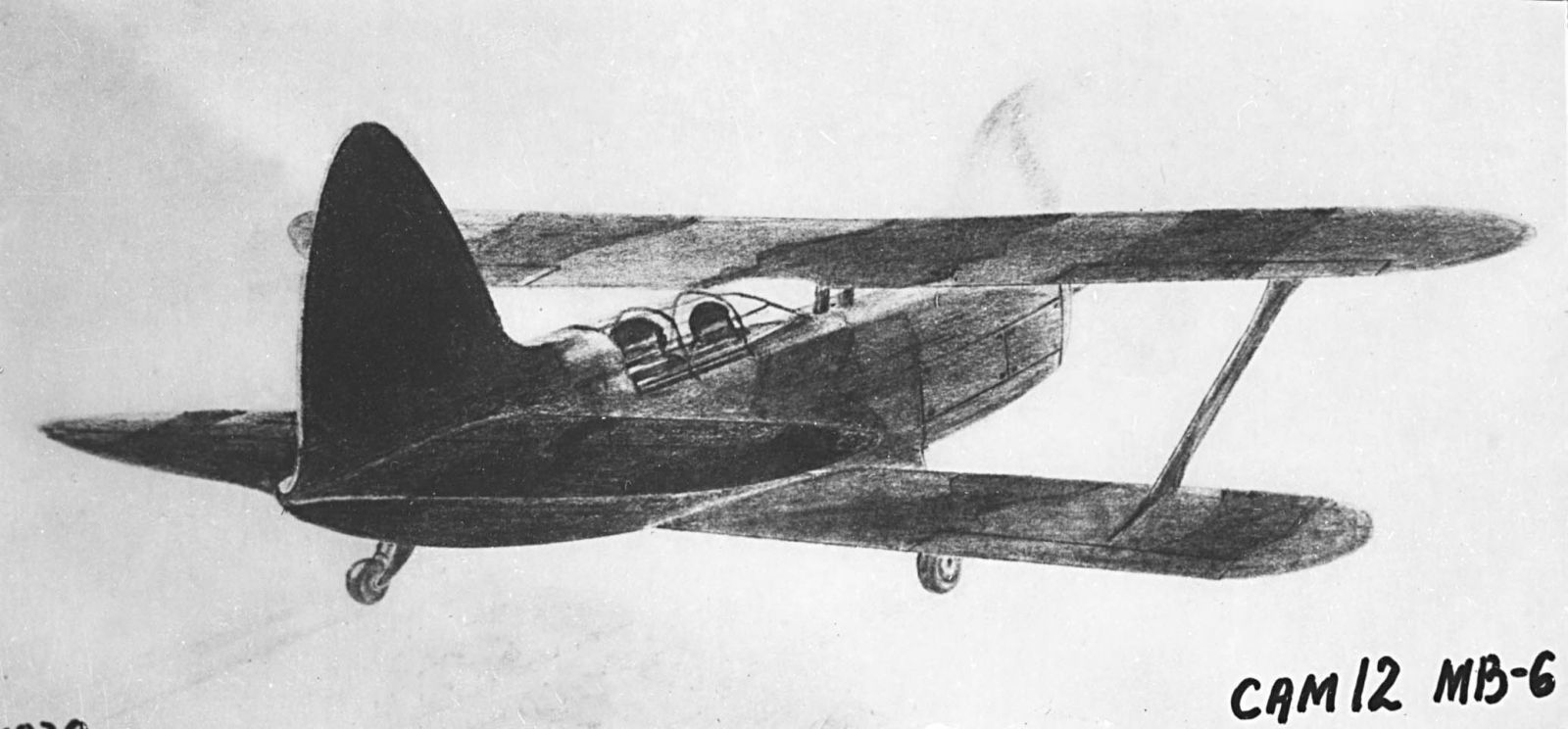

Биплан САМ-12 МВ-6 (проектный рисунок)

Нужно сказать, что лёгкие разведчики такого класса, как САМ-12 (одномоторные низкопланы с двигателями мощностью 400-500 л.с.) практически не нашли применения в ходе Второй мировой войны (это касается ВВС не только Советского Союза, но и других стран). Среди одномоторных разведчиков преобладали машины с двигателями мощностью 700-1000 л.с., в основном же ставка делалась на разведывательные варианты скоростных боевых самолётов (истребителей и бомбардировщиков), хотя были примеры использования для воздушной разведки и совсем маломощных самолётов, таких как Fieseler Fi 156 Storch и наш У-2.

В заключение стоит отметить, что у Москалёва были ещё два проекта с обозначением САМ-12, оба под двигатель МВ-6. Один из них представлял собой УТС низкопланной схемы с носовым колесом в двухместном и одноместном вариантах. О нём в своё время писал И.Султанов в статье «Конкурс канул в небытие» в журнале «Крылья Родины» № 11, 1993 г. Второй – тоже УТС, но бипланной схемы, известен по проектному рисунку с надписью САМ-12 МВ-6.

Наряду с материалами РГАЭ, в статье использована также «Хронология авиации» И.И.Родионова.


Сергей Комиссаров
