Знакомимся – гражданский Ил-76ТД-90А

14 июля 2016 года / Роман Гусаров / Aviation EXplorer


31 мая 2016 года в Ульяновске состоялась лётно-техническая конференция по вопросам эксплуатации самолёта Ил-76ТД-90А. Это гражданская версия, создаваемая ильюшинской фирмой на базе серийного военно-транспортного Ил-76МД-90А, известного как проект 476. В работе конференции приняли участие представители Росавиации, ГосНИИ ГА, ОАО «Ил», Аивастар-СП, ОАО «ОДК», МЧС, авиакомпании «Волга-Днепр». Результатом конференции стало решение: ускорить ОАО «Ил» согласование с ФГУП ГосНИИ ГА технического задания на самолет Ил-76ТД-90А, а также, учитывая насущную необходимость скорейшего обновления устаревшего парка транспортных самолетов, рекомендовать Минпромторгу рассмотреть возможность начала производства самолета в 2017-2018 годах.

Cамолет Ил-76 находится в эксплуатации более 45 лет (с 25.03.1971г.). За это время было изготовлено около 950 самолетов этого типа различных модификаций (36 модификаций). Благодаря своим уникальным рабочим качествам Ил-76 стал самым распространенным военно-транспортным самолетом в мире.

В настоящее время в мире в эксплуатации находится 238 самолетов семейства Ил-76Т/ТД:

  • в авиакомпаниях России - 31 самолет (из них 7 самолетов с двигателями ПС-90А-76);

  • в МЧС России - 6 самолетов;

  • в иностранных авиакомпаниях и «силовых» структурах (27 стран мира) - 201 самолет.

Как прогнозируют специалисты ГосНИИ ГА, к 2034 году грузооборот российских авиакомпаний может утроиться. При этом потребуется до 150-и грузовых самолетов различной грузоподъемности, в том числе до 50-и - грузовые модификации широкофюзеляжных самолетов и столько же рамповых (без учета сверхбольших Ан-124).

Транспортные возможности новой модификации Ил-76 - Ил-76ТД-90А существенно превосходят возможности других моделей семейства. Она создается на базе уже серийного военно-транспортного Ил-76МД-90А.

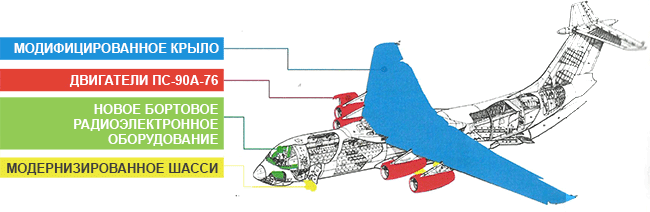

Основные конструктивные отличия самолета

  • Новое крыло с применением длинномерных панелей кессона позволило:
    • увеличить максимальный взлётный вес самолёта на 10,5 %,
    • увеличить максимальный посадочный вес самолёта на 9,5 %;
    • увеличить максимальную полезную нагрузку на 25%;
  • Новые серийные маршевый ТРДД ПС-90А-76 обеспечивают более интенсивную эксплуатацию самолета с увеличенной топливной эффективностью и надёжностью.
  • Новый прицельно-навигационный пилотажный комплекс «Купол Ш-76М(А)» позволяет автоматизировать выполнение поставленных задач и осуществлять полеты по международным трассам без ограничений, в соответствии с существующими требованиями IСАО;
  • Новый цифровой программируемый комплекс связи обеспечивает:
    • организацию и ведение в автоматическом режиме с гарантированным качеством телефонной радиосвязи;
    • автоматический обмен данными с воздушными судами и наземными пунктами управления.
  • Модернизированные шасси и тормозная система:
    • усиленны опоры шасси под массу 210000 кг и доработаны крепления основных опор шасси к фюзеляжу для увеличения
      жесткости и снижения величин боковых перегрузок при тряске;
    • на основных опорах применены новые колеса с тормозами увеличенной энергоёмкости КТ-199.
  • Новая топливная система обеспечивает;
    • эффективную, более полную выработку топлива,
    • повышает безопасность полёта за счёт введения режима срочного слива топлива в аварийных ситуациях,
  • Модернизированная система электроснабжения обеспечивает увеличение:
    • общей мощности электроснабжения на 40%;
  • Гидравлическая система: модернизирована для подключения к цифровой общей самолётной системе объективного контроля.
  • Новый цифровой автопилот САУ-76 - обеспечивает требуемые в настоящее время точности самолетовождения в автоматическом режиме и позволяет осуществить заход на посадку по II категории ICAO.
  • Новая система управления приводами механизации - позволяет реализовать функции управления, защиты и контроля системы, информационного обмена с самолетными системами и уменьшить массу системы.
  • Новая вспомогательная силовая установка на базе серийного ВГТД ТА-12А:
    • позволила увеличить высотность запуска до 7000 метров (в 1,5 раза):
    • время непрерывной работы увеличилось в 5 раз;
    • уменьшился расход топлива.
  • Новая система регистрации полетной информации:
    • выполнена на современной элементной базе;
    • возможность записи цифровых сигналов;
    • твердотельные накопители увеличили надежность работы системы и объёмы фиксируемой информации.
  • Прицельно-навигационный пилотажный комплекс:
    • высокопроизводительная сдвоенная управляющая вычислительна система, обеспечивающая решение задач самолетовождения и десантирования;
    • внедрение комплексной системы электронной индикации и сигнализации;
    • возросла производительность вычислительных средств;
    • пропускная способность каналов информационного обмена обеспечивает выполнение современных требований;
    • унификация вычислительных средств;
    • повышение точности в основных режимах навигации и самолетовождения;
    • внедрены режимы автоматического обмена данными по каналам комплекса связи,
    • что снизило нагрузку на экипаж.

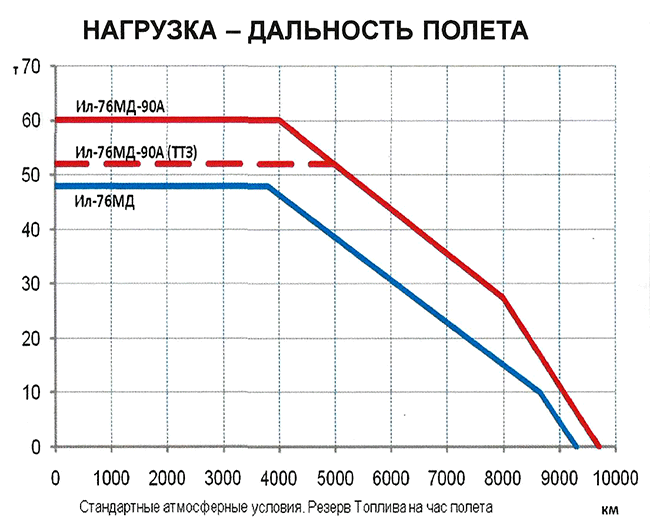

Основные летно-технические характеристики самолета Ил-76МД-90А



Ил-76МД-90А
Двигатели
ПС-90А-76
4 x 16000 кг
Максимальная взлетная масса
210 т
Максимальная масса полезной нагрузки
60 т
Дальность полета:
- нагрузка 60 т
- нагрузка 52 т
- нагрузка 40 т
- без нагрузки
4000 км
5000 км
6500 км
9700 км
Крейсерская скорость
750-780 км/ч

В авиакомпании «Волга-Днепр» имеется 10-летний опыт эксплуатации предыдущей модификации самолета Ил-76 - Ил-76ТД-90ВД. Первый самолет поступил в эксплуатацию в июне 2006 г. В настоящее время имеет наработку: 9580 часов, 2380 посадок. Пятый самолет поступил в эксплуатацию в апреле 2012 г. и сегодня имеет наработку: 3420 часов. 790 посадок. Наработка парка пяти самолетов Ил-76ТД-90ВД составила - 31200 часов, 7520 полетов, средний налет на 1 посадку составил 4,2 часа.

Установленные ресурсы и срок службы самолетов: 25 000 часов, 8000 посадок, 25 лет. Самолеты эксплуатируются по безремонтной технологии и, в отличие от самолетов Ил-76ТД; не имеют ограничений по географии полетов. Самолеты авиакомпании сегодня летают в страны Западной Европы, Северной и Южной Америки, включая США, Японию и Антарктиду. Самолеты доставляют грузы, как посадочным способом, так и с помощью парашютного десантирования.

Вместе с тем, исходя из опыта эксплуатации самолетов Ил~76ТД-90ВД, авиакомпания высказывает ряд пожеланий по улучшению конструкции самолета и его эксплуатации:

  • необходимо увеличить объем грузовой кабины, создав в будущем дальнейшую модификацию самолета Ил-76ТФ-90А;
  • сократить летный экипаж до трех человек
  • обеспечить   самолет  более  удобным  туалетом  и   гардеробным модулем;
  • для   снижения    массы   планера самолета демонтировать правую входную дверь, шахту аварийного покидания и аварийный люк
  • постоянно проводить  модернизацию пилотажно – навигационного оборудования с целью соответствия международным требованиям концепции CNSATM,
  • улучшать послепродажный сервис и увеличить сроки периодического обслуживания самолета.

Сравнение ЛТХ самолетов Ил-76ТД и Ил-76ТД-90А

Самолет
ИЛ-76ТД
ИЛ-76ТД-90А
Двигатели
Количество х взлетная тяга
кол. х кг
Д-30КП
4x12000
ПС-90А-76
4x16000 (14500)
Размеры грузовой кабины
м
3,45x3,4x20,0
3,45x3,4x20
0
Покрытие ВПП
бетон
грунт
Максимальная нагрузка
Дальность полета с резервом топлива,
- с максимальной нагрузкой
- с нагрузкой 52 т
- с нагрузкой 40 т
- без нагрузки
т
км
50
3700
5000
9300
60
4000
5000
6500
9700
33
2600
4200
5500
7000
Скорость крейсерского полета,
Высота полета
км/час
м
750 - 800
до 12100
750 - 800
до 12100
Потребная длина ВПП
Длина разбега
м
м
2250
2150
1150
Коэффициент топливной эффективности, г/(т*км)
233
187
Взлетная масса
т
190
210
159

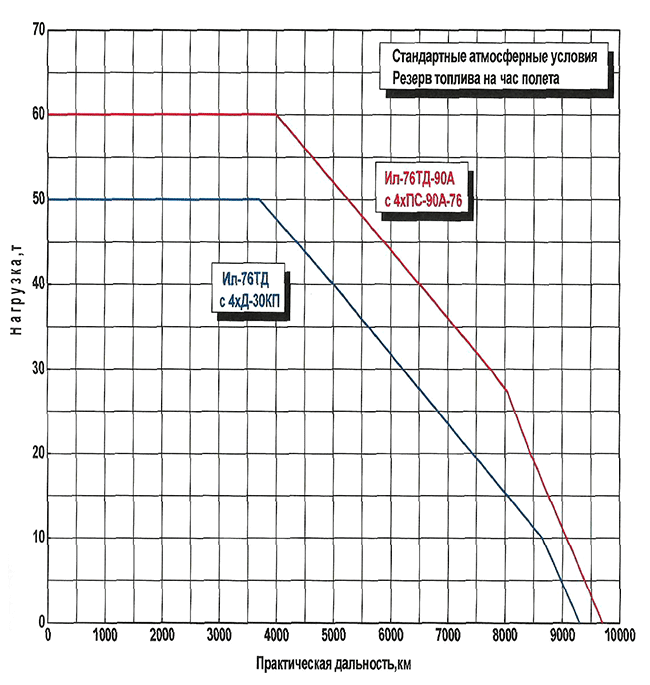

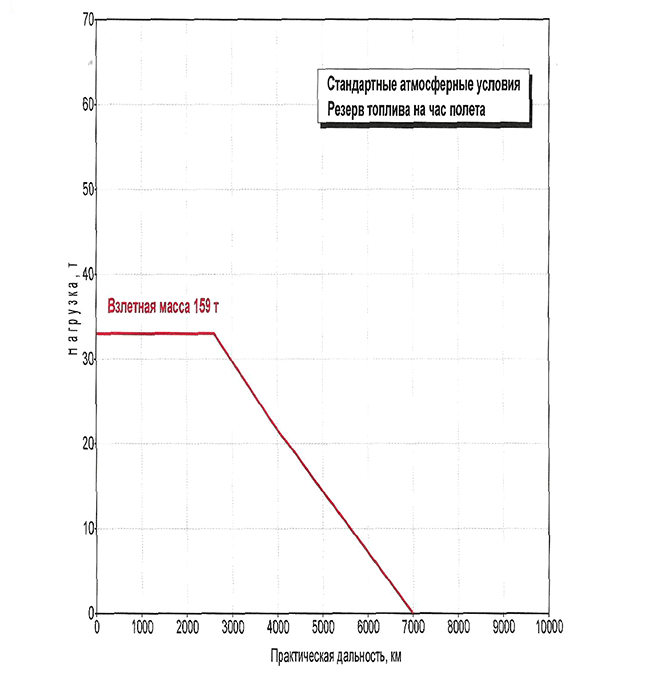

Нагрузка - практическая дальность

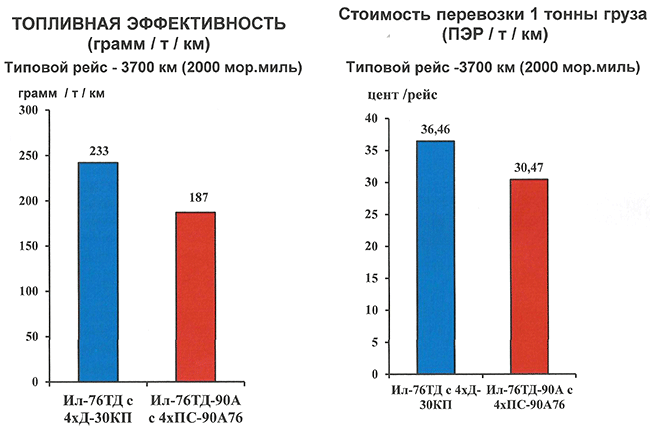

Технико-экономические показатели

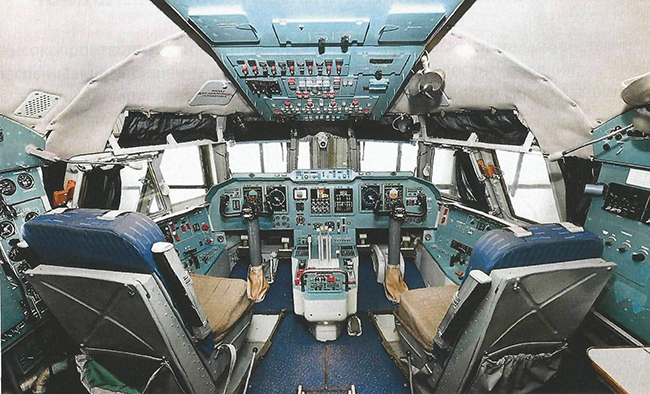

Пилотажно-навигационный комплекс

Основные задачи ПНК:

  1. Автоматическое, директорное и ручное самолётовождение с выполнением действующих и перспективных норм продольного, бокового и вертикального эшелонирования при полетах по трассам РФ, международным трассам и вне трасс в любых физико-географических условиях, в любое время суток и года, на всех этапах полета;

  2. Выполнение полетов в соответствии с нормами RNAV10 (RNP10), RNAV5, RNAV2, RNAV1, RNP4, RNP2, PBN, VNAV."

  3. Автоматизированный ввод и хранение не менее двух глобальных аэронавигационных баз данных (АНБД) в формате ARINC 424, базы магнитных склонений, пользовательских баз данных маршрутов и навигационных точек (НТ).

  4. Автоматизация решения задач самолетовождения на всех этапах полета по запрограммированной траектории;

  5. Автоматизированный наземный предполетный контроль работоспособности комплекса, выявление неисправного конструктивно-сменного блока и линий связи.

  6. Навигация, в том числе вертикальная по внутренним и международным воздушным линиям в соответствии с действующими требованиями ICAO при автоматическом, директорном и ручном управлении полетом:

  • при полете по запрограммированным маршрутам;

  • при маневрировании в зоне аэродрома (SID, STAR; HOLD, APPR).

Двигатель ПС-90А-76 сертифицирован в 2003 году - дополнение к сертификату типа ПС-90А, имеет модульную конструкцию. Тяга - 14 500 кгс, с возможностью увеличения до 16 000 кгс, а у двигателя Д30-КП - 12 000 кгс. Двигатель ПС-90А-76 соответствует требованиям ИКАО по шуму и эмиссии. Для двигателя ПС-90А-76 не устанавливаются фиксированные ресурсы. Назначенные ресурсы основных деталей «холодной» части  -  5 000 … 48 000 циклов; «горячей» части - 3 600 ... 10 000 циклов. Вспомогательная силовая установка ТА-12А - межремонтный срок службы - 10 лет, межремонтный ресурс - 1000 часов, 1500 запусков.

Самолет Ил-76ТД-90А может эксплуатироваться по техническому состоянию. Назначенный срок службы - 40 лет, ресурс - 30 000 л/час, 10 000 полетов. Силовая установка самолета эксплуатируется по техническому состоянию. Серийное производство самолетов предусмотрено в широкой кооперации на заводах ПАО «OAK» с финальной сборкой на ЗАО «Авиастар-СП».

Предприятие приступило к производству самолета Ил-76МД-90А в 2008 году. Первый полет первого самолета Ил-76МД-90А выполнен 22 сентября 2012 года. К маю 2016 года выпущено четыре самолета Ил-76МД-90А, три из которых построены в рамках контракта с Министерством обороны Российской Федерации.

Оформление дополнения к аттестату на самолет Ил-76ТД-90А запланировано на второй квартал 2017 года. С учетом цикла производства, возможный срок начала поставок первых самолетов Ил-76ТД-90А в эксплуатацию – 2019 год.


Роман Гусаров
