Роторные двигатели взлетят благодаря нано-технологиям

29 октября 2021 года / Владимир Карнозов / Aviation EXplorer


Владимир Карнозов
Аналитик

Эксперт "Aviation EXplorer"

Российские ученые и инженеры продолжают опытно-конструкторские работы по созданию авиационного роторно-поршневого двигателя (РПД) для использования в составе силовых установок существующих и перспективных летательных аппаратов, включая беспилотные. Подтверждение тому пришло 11 октября, когда Центральный институт авиационного моторостроения имени П.И. Баранова (ЦИАМ, входит в НИЦ «Институт имени Н.Е. Жуковского») выпустил пресс-релиз о расширении списка компаний, привлекаемых к данной теме.

Среди вновь разрабатываемых изделий особое внимание придается «РПД-150Т», который выставлялся на аэрокосмическом салоне «МАКС-2021». ЦИАМ характеризует его как «перспективный российский роторно-поршневой двигатель, который получит наноструктурированное покрытие. Силовой агрегат представляет «двухсекционный роторно-поршневой двигатель блочно-модульной конструкции с системой турбонаддува».

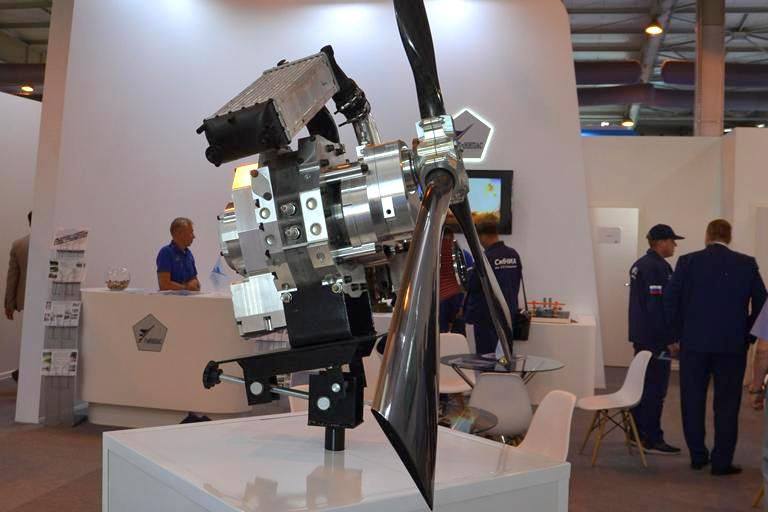

РПД-150Т с воздушным винтом на МАКС-2021

Согласно опубликованному документу, нанесением покрытий на детали макетов и опытных образцов займется АО «Плакарт»: «Применение современных наноструктурированных покрытий, полученных методами газотермического напыления, позволяет снизить стоимость эксплуатации за счет увеличения ресурса и уменьшения удельной массы разрабатываемого двигателя». И это очень важный момент – своеобразная Ахиллесова пята современных роторных двигателей.

РПД-150Т разрабатывается по заказу Минпромторга России на замену импортных поршневых авиационных моторов типа Rotax вариантов «912», «914» и «915» в классе мощности 100-160 л.с. Очевидно, что соответствующее решение идет в русле национальной программы «Импортозамещения». Однако найти достойную альтернативу данным силовым агрегатам будет непросто, поскольку те обладают высокими характеристиками и освоены в массовом производстве.

Вышеупомянутые моторы были разработаны австрийской фирмой BRP-Rotax GmbH & Co KG, находящейся под контролем канадской Bombardier Recreational Products (BRP). «Ротаксы» очень популярны на глобальном рынке, применяются как в авиации, так морской и сухопутной технике, в частности, на амфибиях, снегоходах, «боевых багги» и других автомобилях повышенной проходимости семейства «Can-Am Off-Road vehicles» (типов Maveric, Commander и Defender), BRP c «ротаксами» мощностью 85-120 л.с., закупленных десятками армий мира, включая Великобританию и Казахстан.

Отдельные образцы моторов становились причиной международных скандалов, как, например, в случае со сбитым прошлой осенью над Нагорным Карабахом беспилотным летательным аппаратом BTB2 разработки и производства турецкой фирмы Bayraktar. Среди обломков армянские военные обнаружили остатки Rotax 912 с заводской маркировкой, говорящей о его канадском происхождении. Между тем, условия поставки запрещают Турции ре-экспорт подобной техники без согласия разработчика и производителя, что было нарушено передачей Азербайджану соответствующих БПЛА.

Сразу после обнародования соответствующей информации, Правительство Канады приостановило отправку готовой продукции в адрес фирмы Bayraktar. Однако она как производила, так и продолжает выпуск BTB2, коль скоро «ротаксы» легко купить у посредников на мировых торговых площадках.

Австрийско-канадские силовые агрегаты также ставились на российские ДПЛА типа «Орион», разработанные компанией «Кронштадт». Правда, Rotax 914 использовались только на прототипах, и, по мере расширения производства, уступили место отечественным АПД-120, удивительно похожим на оригинал.

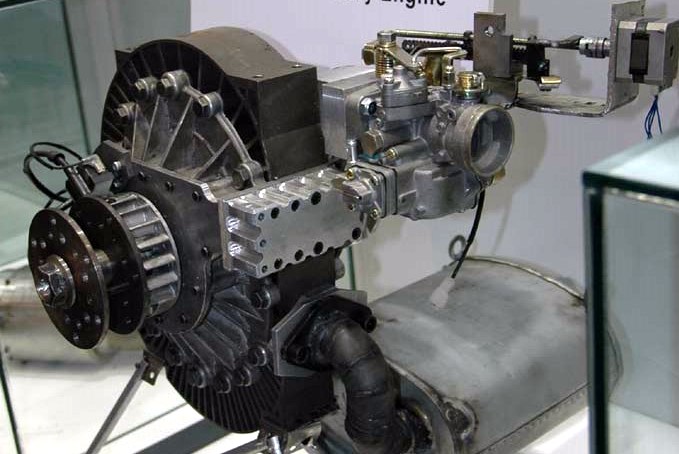

Китайский РПД на Airshow China

Выпуск подобных изделий организован и в других странах, включая Иран, где их также широко используют в качестве силовых агрегатов беспилотной авиационной техники. Например, на ударных ДПЛА типа Shahed-129, которые с успехом применялись в ходе контртеррористической операции на территории Сирийской Арабской Республики. Они показали себя настолько опасными, что Пентагону даже пришлось пару раз отправлять истребители F-15 и F/A-18 на перехват «шахидов», чтобы предотвратить авиаудары по «прикормленным» незаконным вооруженным формированиям в Сирийской пустыне. Слишком высокая активность и боевая эффективность Shahed-129 не нравилась и израильтянам, несколько раз посылавшим свою авиацию для бомбардировки авиабазы Т4, где иранские специалисты хранили и готовили дроны к полетам.

Ободренный успехом «шахидов» в Сирии и других «горячих точках», Иран расширяет спектр национальной программы в области беспилотной авиации, в том числе путем разработки роторных двигателей. Образцы РПД персы показывали на выставках у себя в стране и за рубежом, включая аэрокосмические салоны «МАКС» в подмосковном Жуковском. Кроме того, отдельные элементы подобных силовых агрегатов показывались китайскими специалистами на выставке Airshow China. Специально разработанные для авиационного применения роторно-поршневые двигатели семейства Mistral показывали и австрийцы.

Почему роторное направление привлекает внимание авиационных специалистов в условиях, когда автопроизводители, одно время возлагавшие большие надежды на РПД, прекратили серийный выпуск автомобилей с подобными силовыми агрегатами? Потому, что РПД обладает набором ценных качеств, а именно: сравнительная простота конструкции (малое число компонентов), высокое отношение развиваемой мощности к массе, отличная приемистость и прекрасная работа на высоких оборотах, включая «спортивные режимы».

Недостатков тоже немало, и именно они свели ротор с автомагистралей на обочину. А именно: повышенный расход топлива, неустойчивость на пониженных оборотах, наличие токсичных выбросов в отработанных газах и сравнительно низкий моторесурс. Неоднократные попытки устранить их привели к некоторому улучшению, но кардинальным образом картину не поменяли. Вместе с тем, применительно к беспилотной авиации, РПД и сегодня выглядит привлекательно. Чем, собственно, и объясняется интерес ЦИАМ к работам в данном направлении.

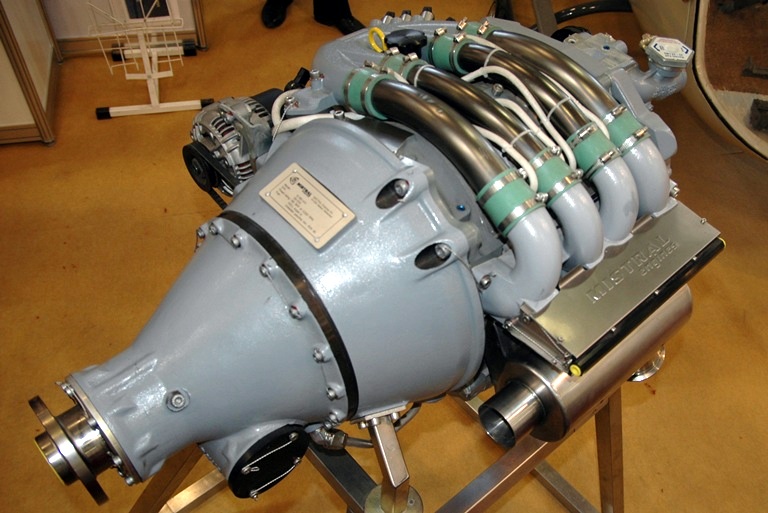

РПД Mistral (Австрия)

Если сторонникам ротора удастся добиться хороших результатов в новых конструкциях, продемонстрировать высокую надежность и ресурс в ходе практической эксплуатации на БПЛА, то мы можем стать свидетелями очередного возвращения РПД на гоночные («для треков»), а потом и серийные автомобили («для улицы»). Подобное развитие событий не исключается фирмой Mazda, дольше всех в мире занимающейся разработкой и производством «двигателей Ванкеля».

Правда, летом 2011 года японцы прекратили серийный выпуск RX-8 – последнего в длинном списке «автомобилей для улицы». Сборка РПД идет лишь на поддержание исправности парка и для специальных проектов для гонок и испытаний. В последние годы Mazda занималась РПД нового поколения, но не для основной, а вспомогательной силовой установки – привода генератора электрического тока для подзарядки аккумуляторных батарей автомобилей с маршевым электрическим мотором.

Одно время японские автомобили с РПД пользовались высокой популярностью, особенно среди водителей со спортивной и «агрессивной» манерами езды, хорошо продавались в Европе и США. Это подтолкнуло Советский Союз начать собственные проекты в данной области. Центральное конструкторско-экспериментальное бюро мотоциклостроения в Серпухове создало первый рабочий образец РД-250 с чугунным корпусом в 1961 году, затем – более крупный РД-500В.

Они показали себя вполне работоспособными, но от запуска в серию отказались из-за низкого ресурса. С тех пор основные усилия отечественных специалистов направлялись на устранение отмеченного недостатка. На модели РД-501 1973 года нашло применение стойкое к износу и перегреву никель-кремниевое (никасиловое) покрытие алюминиевого корпуса, а ротор двигателя выполнили из спеченного алюминиевого сплава.

Следующим летом на Волжском автомобильном заводе основали Специальное конструкторское бюро по роторно-поршневым двигателям (СКБ РПД) под руководством Б.С. Поспелова. Опытный РПД появился здесь в 1976 году, а еще через пару лет в Тольятти построили малую серию двигателей ВАЗ-311 мощностью 80 л.с. для автомобиля ВАЗ-21018 на платформе серийного ВАЗ 21011.

Параллельно на основе силовых агрегатов СКБ РПД в Серпухове шла работа над вариантами для мотоциклов. При весе 38 кг и объеме 491 см куб. РД-515 развивал мощность 38 л.с. и порой исправно накатывал до 50 тыс. км. Его торцевые уплотнители изготовляли из стали или чугуна, корпус статора делали из алюминия с нанесением никасилового покрытия, представляющего слой никеля со сверхтвердыми частицами карбида кремния.

Основными заказчиками дорожной техники с РПД выступили силовые структуры. МВД и ФСБ эксплуатировали парк «ВАЗов» с РПД-413, РПД-415 и др., что помогло заводу поддерживать данное направление деятельности, накапливать статистику поломок и отказов, выявлять и устранять конструктивные недостатки. На рубеже веков предприятие посчитало возможным реализовать  мало-серийные ВАЗ-2115-91, ВАЗ-2109-91 и ВАЗ 21099-91 с двухсекционными роторными моторами на свободном рынке. При объеме 1,3 литра, ВАЗ-415 развивал мощность 135 л.с. и крутящий момент 18 кг*м.

Согласно данным производителя, при снаряженной массе 1040 кг, ВАЗ-2115-91 развивал максимальную скорость 190 км/ч, разгонялся «до сотни» за 9 секунд, расходуя 12,5 литров АИ-93 в городском цикле. Поскольку разгонный и скоростной потенциал машина могла в полной мере продемонстрировать лишь двигаясь по автотрассе федерального значения, АВТОВАЗ предлагал в качестве опции установку дополнительного бака объемом 39 литров, что вместе с основным обеспечивало запас хода до 800 км.

Вот что по данному поводу говорится в одном из рекламных буклетов Дирекции по техническому развитию АВТОВАЗа: «С 1997 года в АО «АВТОВАЗ» освоено изготовление автомобилей с РПД малыми партиями. Сохранив внешний облик серийных «Самар», автомобили с РПД по своим скоростным и динамическим показателям не имеют равных среди выпускаемых моделей ВАЗ и не только… Плавная и тихая работа двигателя, простота его технического обслуживания в сочетании с удивительной резвостью на дорогах также выгодно отличают эти автомобили от других. Отсутствие у двигателя газораспределительного механизма, применение бесконтактной электронно-цифровой системы зажигания делает техническое обслуживание автомобиля простым и нетрудоемким».

Завод обещал ресурс РПД на уровне 100-125 тысяч километров. На практике хорошо собранный мотор наезжал не более 30-40 тысяч, после чего уровень компрессии падал до значения, требовавшего капитальный ремонт. Нередко разборка показывала необходимость замены не только уплотнений, но и трущихся деталей ротора, статора и боковых крышек. Причина – высокий износ, появление царапин и деформации (нарушение теплового режима) и так далее.

Декларируемый моторесурс пытались обеспечить внедрением технологий упрочнения рабочих поверхностей лазерным лучом, выжигая сталь по определенному рисунку (в частности, так обрабатывали боковые крышки). Кроме того, предлагались все более высокотехнологичные покрытия уплотнений, - их предполагалось делать из пропитанных медью карбидосталей. По результатам проведенных испытаний, СКБ РПД сделало вывод о целесообразности применения представленных материалов для производства радиальных лопаток, взамен используемого материала марки ТС 270 (ферротик с высоким содержанием карбида титана).

Авиационный РПД ВАЗ-4161

Вместе с тем, недостаточно внимания на производстве уделялось качеству отливок, в результате чего требовалась длительная обработка заготовок на металлорежущих станках. А вот японская Мазда добилась повышения ресурса за счет высочайшей точности изготовления деталей при отлаженной технологии нанесения покрытий. На модели “10A” и “0866” ротора изготавливали отливкой из чугуна, корпус – алюминиевый с хромовым покрытием, при этом алюминий опрыскивался расплавленной углеродистой сталью для увеличения прочности, а уплотнения вершины ротора (апексы) делали из алюминия и углерода.

На модели «12A» 1974 года корпус упрочнялся вставкой листовой стали с хромовым покрытием, от «опрыскивания сталью» отказались. Статор вышел достаточно прочным, и вместо карбоновых уплотнений предпочтения были отданы в пользу обычного чугуна. Словом, перепробовав различные варианты пар трения, «фирмачи» вернулись к чугуну - как к основному материалу для изготовления поверхностей статора и ротора, включая так называемые «апексы» (вершины). А для повышения свойств, при изготовлении крышек роторов выполнялось азотирование.

Вершиной японской линейки роторных «автомобилей для улицы» стала модель RX-8, выпускавшаяся с 2003 по 2011 год. Ее двигатель “13B-MSP-Renesis”, в зависимости от модификации, развивает мощность 192-250 л.с. при выполнении действовавших на тот момент экологических требований к выбросам в атмосферу. В отличие от предыдущей версии  - «13В-REW», турбонаддув не использовался. Ради снижения внутреннего трения, апексы были выполнены уменьшенной высоты и изменена форма боковых уплотнений.

При всех достоинствах, «Ренесис» все равно обладал всеми характерными недостатками РПД - повышенным расходом топлива и низким ресурсом: пробег до капитального ремонта составлял порядка 60-80 тысяч км, общий – максимум 200 тысяч. Это неплохие показатели для РПД, но существенно хуже, чем у современных поршневых моторов.

Традиционно, РПД требует частую смену свечей зажигания, чувствителен к качеству горюче-смазочных материалов. В процессе эксплуатации на внутренних поверхностях накапливается кокс, что снижает компрессию, а подача масла на трущиеся поверхности ротора и статора затрудняется из-за забивания инжекторов. Уплотнения работают в условиях ограниченной смазки и плохого теплоотвода, для их смазывания приходится дополнительно впрыскивать моторное масло прямо в горячую часть двигателя, что сказывается на экологических показателях.

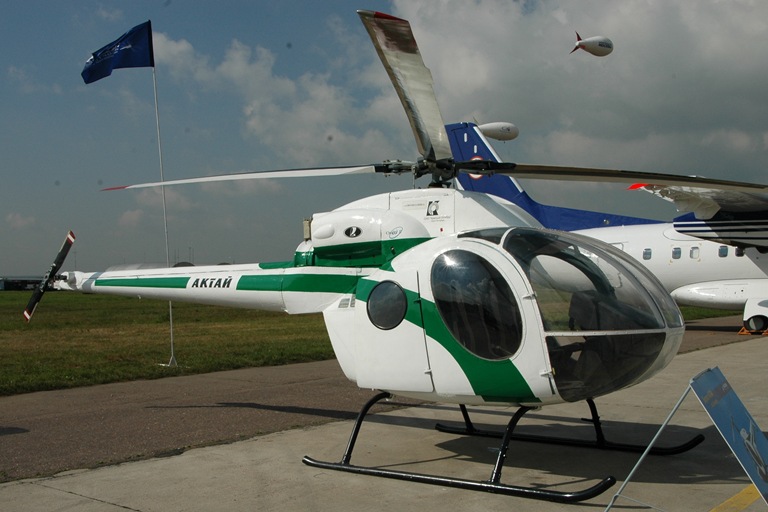

вертолет "Актай" разработки Казанского Вертолетного Завода с РПД ВАЗ-4265

Итак, Тольятти закрыло работы по РПД на несколько лет раньше Мазды. Дольше всех продержалось авиационное направление. Для сверхлегких летательных аппаратов предлагался односекционный ВАЗ-1187: при массе 47 кг мотор развивал мощность 41 л.с. По сравнению с двухтактными поршневыми двигателями, он обещал снижение расхода ГСМ на четверть. Для пилотируемой авиации изготовили малую партию моторов ВАЗ-426 и ВАЗ-4265 мощностью 270 л.с., при массе 160 кг в редукторном варианте и 145 кг без редуктора. Они были спроектированы в соответствии авиационным правилам АП-33.

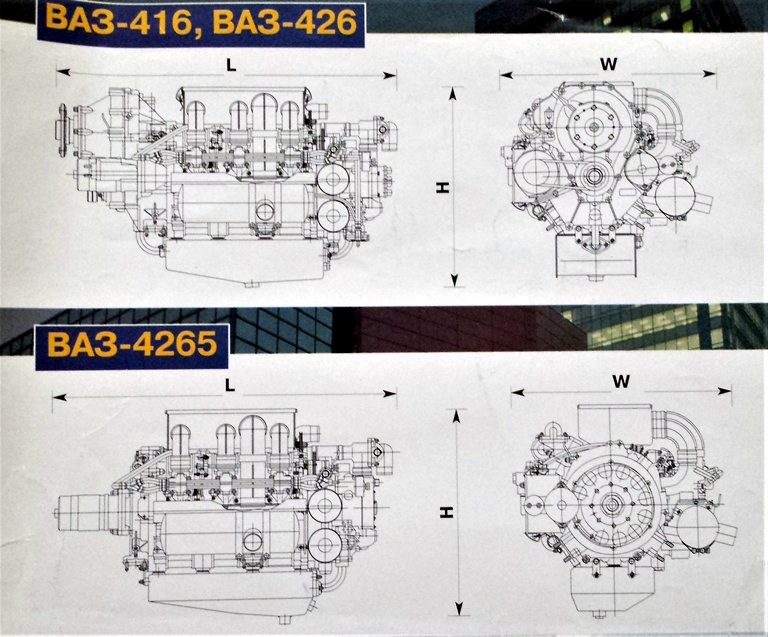

Кроме того, на ряд летательных аппаратов, например, летающую лодку Л-6М самарской фирмы «Аэро Волга», ставили два РПД ВАЗ-416, каждый по 180 л.с. Пробовали ставить подобные силовые агрегаты и на продукцию Казанского Вертолетного Завода. Однако ни один из авиационных роторов из Тольятти не нашел широкого распространения.

Одно время казалось, что тема окончательно заброшена. Но в 2019 году ЦИАМ и Фонд перспективных исследований (ФПИ) объединили усилия с целью создать полностью новый РПД на основе материалов следующего поколения — интеркерамоматричных и металлокерамоматричных композитов. Согласно результатам испытаний на опытных образцах, износ элементов, изготовленных из подобных материалов, оказался пренебрежительно мал. Все они сохранили свою работоспособность, подтвердив возможность и перспективность применения композиционных материалов для изготовления наиболее нагруженных и проблемных элементов роторно-поршневого двигателя.

Новое отечественное покрытие, конечно, повысит ресурс двигателя, но как быть с неизбежным образованием и накоплением кокса и повышенным расходом топлива? Очевидно, что создание РПД следующего поколения потребует решения огромной массы накопившихся вопросов по моторам подобного типа. В случае же успеха нас ждет не просто возрождение данного направления двигателестроения, но и вместе с ним - подъем отечественной «малой авиации», включая беспилотную, на новые высоты.

Читайте также материал по теме: Роторные двигатели для авиационных гибридов


Владимир Карнозов
