"Метапокрытие" скроет самолеты от радаров

Переслать новость другу

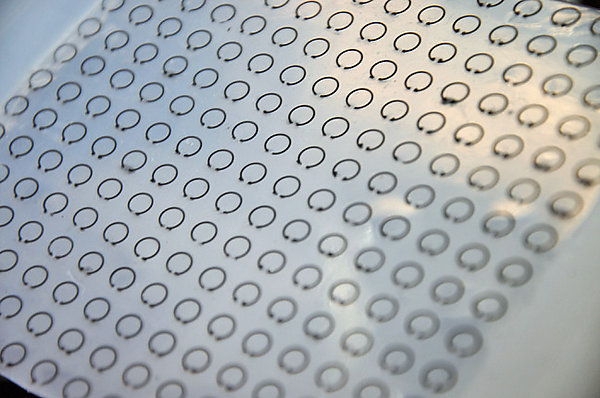

Метапокрытие с резонаторами
Фото с сайта news.iastate.edu

2 июня 2016 г., AEX.RU –  Исследователи из Университета Айовы разработали гибкое покрытие, которое по своим характеристикам превосходит существующие сегодня радиопоглощающие покрытия для техники, включая самолеты. Как пишет N+1 со ссылкой на Aviation Week, новую разработку исследователи назвали «метапокрытием» (meta-skin) по аналогии с метаматериалами, свойства которых обуславливаются их структурой.

«Метапокрытие» состоит из нескольких слоев силиконового эластомера, выпускаемого компанией Goflex. Каждый слой покрытия имеет 225 идентичных резонаторов, выполненных в форме разомкнутого кольца. Размеры слоя с таким количеством резонаторов не уточняются. Сами резонаторы представляют собой полости в эластомере, заполненные галинстаном.

Внешний радиус резонаторов составляет 2,5 миллиметра, а толщина разомкнутого кольца — 0,5 миллиметра. Расстояния между концами разомкнутого кольца составляет один миллиметр. Заполнение каждой полости резонатора галинстаном исследователи производили вручную. Общая толщина покрытия составляет 1,45 миллиметра. Все слои спекались друг с другом при температуре 150 градусов Цельсия.

Во время лабораторных испытаний покрытие поглощало до 75 процентов радиолокационного излучения в частотном диапазоне от восьми до десяти гигагерц. При этом исследователи отметили, что растягивание «метапокрытия» в том или ином направлении позволяет изменять поглощаемый диапазон излучения. Изменяя силу натяжения разработчикам удалось изменять поглощаемый диапазон от 9,15 до 12,38 гигагерца.

В середине ноября прошлого года исследователи из китайского университета Хуажонг объявили о разработке нового радиопоглощающего покрытия, которое может сделать самолеты или корабли малозаметными для радаров, работающих в UHF-диапазоне волн (0,3-3 гигагерца). Покрытие получилось значительно тоньше обычных радиопоглощающих материалов, оптимизированных для UHF.

Оно представляет собой гибкую монтажную плату с распаянными на ней полупроводниковыми диодами — варакторами. Такие диоды на плате чередуются с конденсаторами. Этот слой толщиной 0,8 миллиметра располагается под слоем медных резисторов и конденсаторов. Толщина этого слоя составляет всего 0,04 миллиметра.

Оба слоя располагаются на металлической сотовой подложке толщиной семь миллиметров, а последняя, в свою очередь, крепится к металлической фольге. Общая толщина покрытия составляет 7,8 миллиметра. Покрытие для работы требует электрического тока напряжением от десяти до 48 вольт. Меняя напряжение можно изменять частоту поглощаемого излучения.
